Jak správně změřit cylindrickou vložku (zámek FAB)?
U některých typů našich klik H1 je součástí balení také cylindrická vložka o délce 100 mm (50/50), vhodná pro dveře o tloušťce 50 mm. Pro dveře s jinou tloušťkou nebo asymetrickým zámkem je dobré zvolit vložku odpovídající délky.
Poradíme, jak zjistit, jestli je námi dodávaná cylindrická vložka vhodná pro vaše dveře:

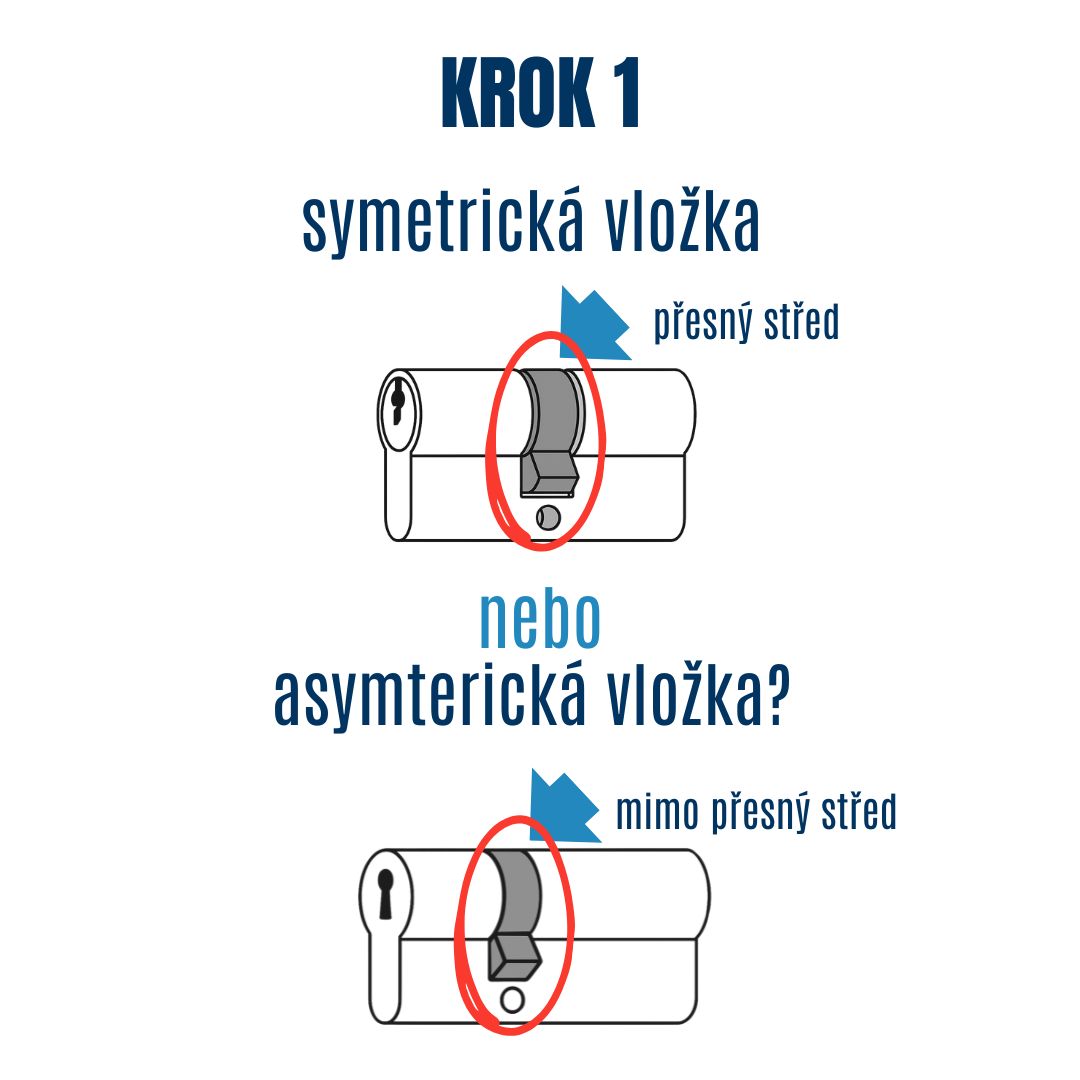

- Zjistěte, jestli je zámek ve vašich dveřích umístěn symetricky nebo asymetricky (zámek je posunutý více na jednu stranu).
Pokud je zámek umístěn symetricky, pokračujte následovně:

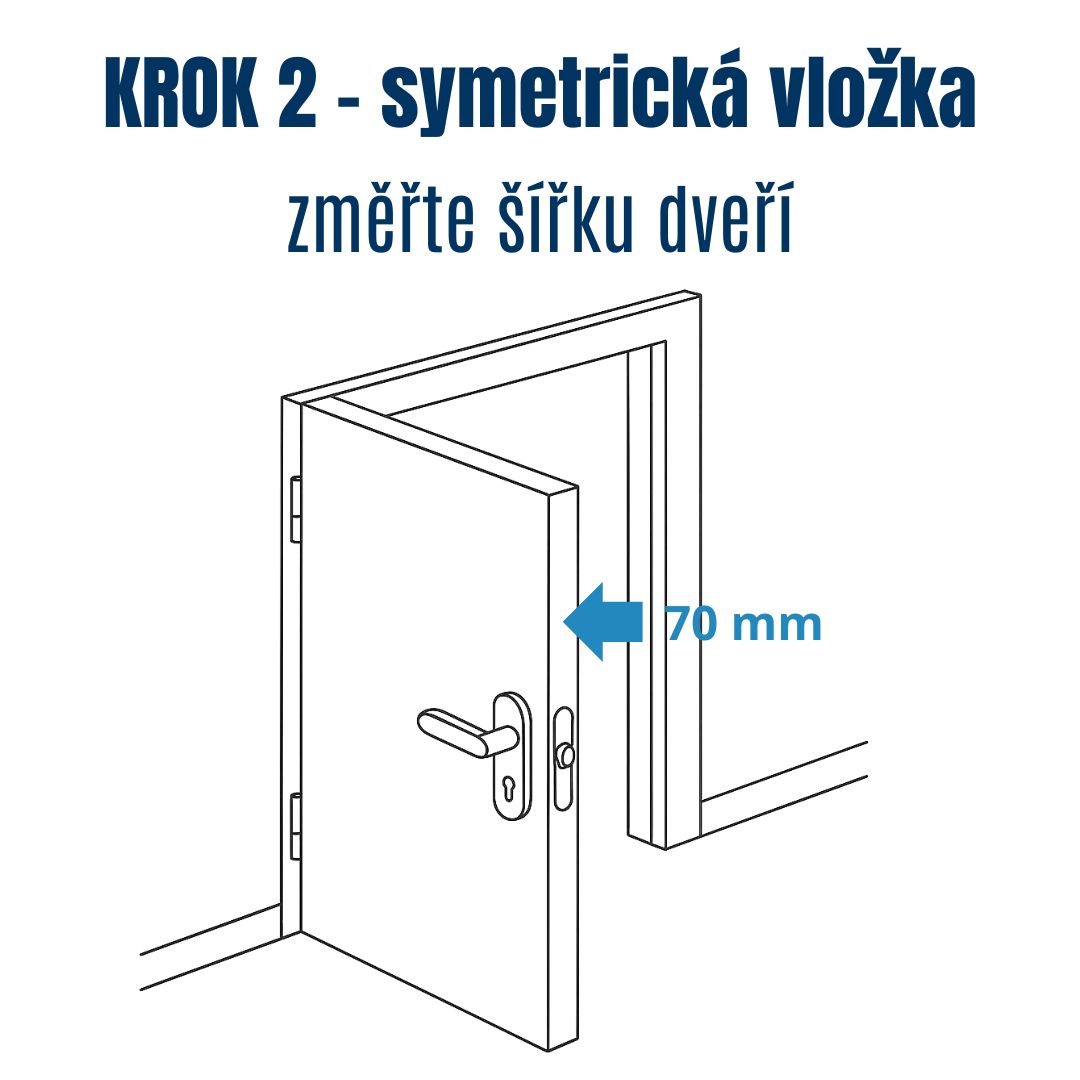

2. Změřte tlouštku (hloubku) vašich dveří

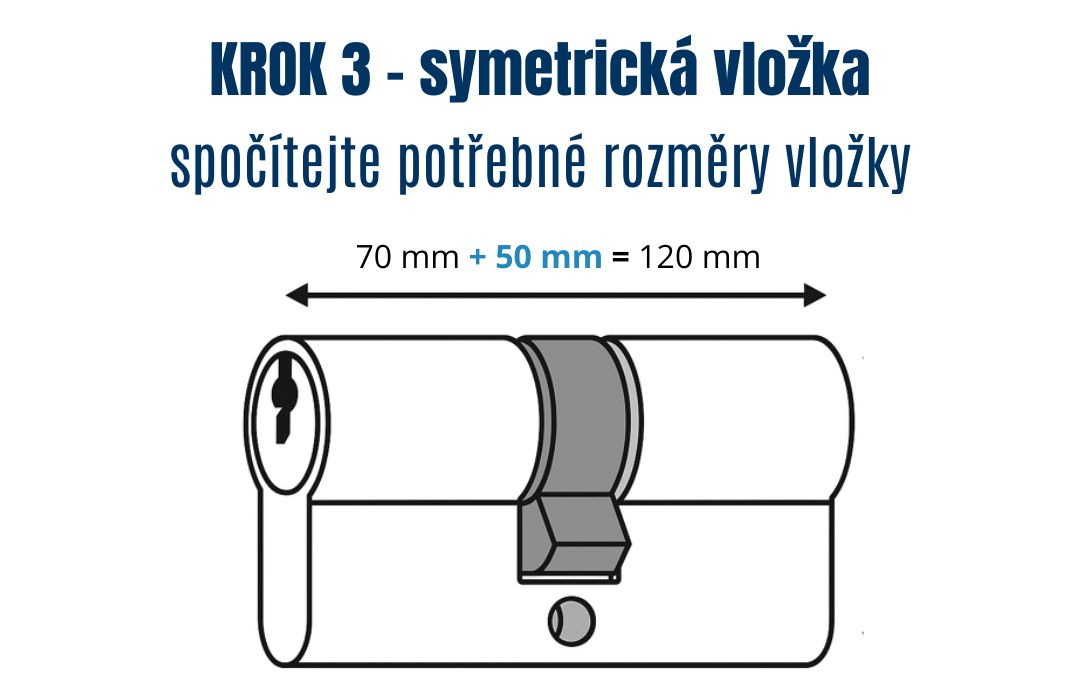

3. K tloušťce dveří přičtěte 50 mm (přední a zadní kryt kování, obvykle 25 mm + 25 mm)
Příklad: dveře o tloušťce 70 mm → 70 + 50 = 120 mm → vložka o délce 120 mm (60/60 mm).
Pokud standardně dodávaná vložka nevyhovuje, je nutné si zajistit vložku odpovídající délce podle specifikace tloušťky vašich dveří.
Pokud je zámek umístěn asymetricky, pokračujte následovně:

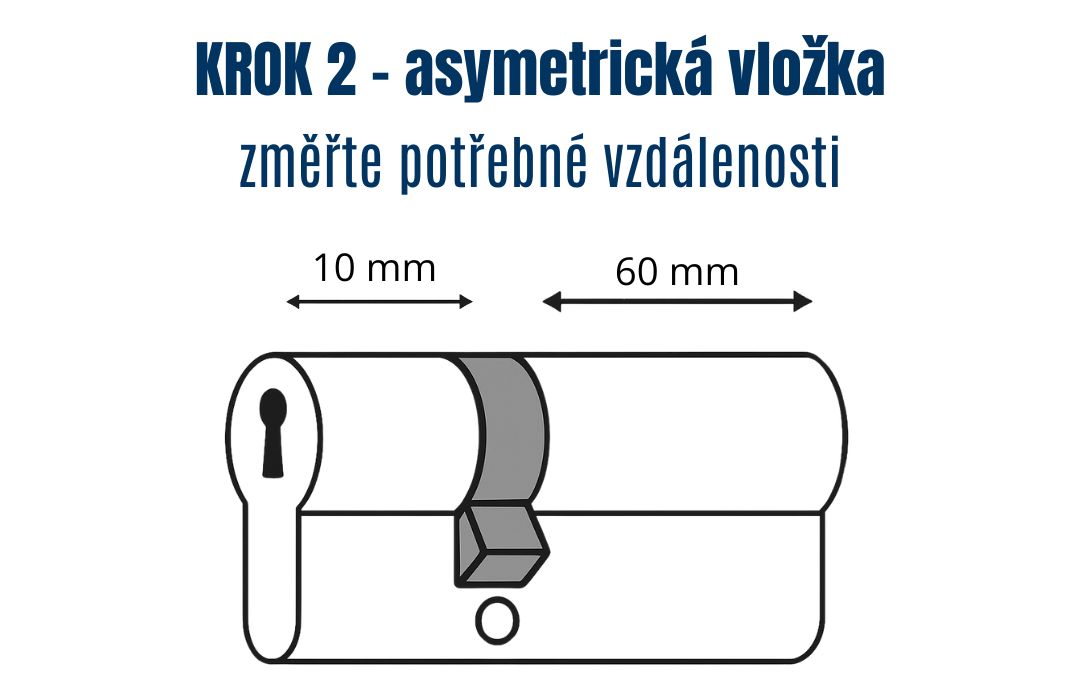

2. Změřte vzdálenost zámku od středu na obě strany

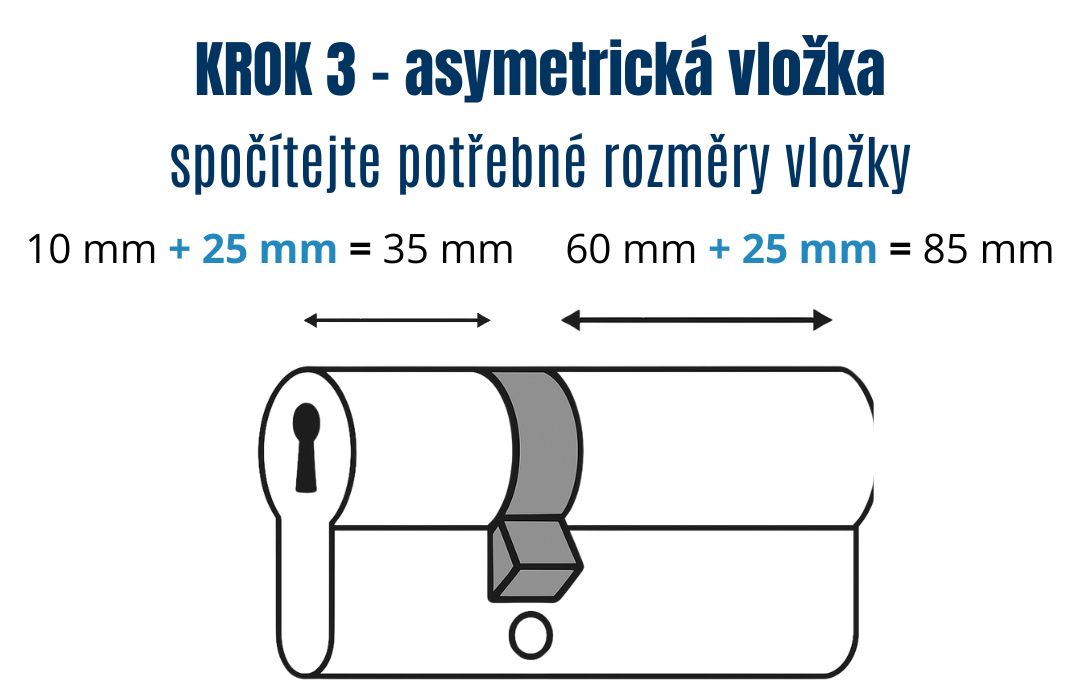

- Ke každé z naměřených vzdáleností přičtěte + 25 mm (přední a zadní kryt kování)
Příklad: Od středu zámku k okraji dveří je na jedné straně 60 mm a na druhé 10 mm. K tomu připočtěte +25 mm z každé strany na kování → 10 + 25 = 35 a 60 + 25 = 85. Celková délka je 35 + 85 = 120 mm → vložka o délce 120 mm (35/85 mm).
🔒 Bezpečnostní doporučení
Vložka by neměla přesahovat více než 3 mm z vnější strany dveří, aby se předešlo jejímu poškození nebo snadnému vytržení.
Ideální je, když je vložka zarovnaná s kováním, nebo mírně vystupuje (max. 1–3 mm).
⚠️ Důležité upozornění
Pokud si nejste jisti, doporučujeme vložku znovu přeměřit nebo se poradit s odborníkem.
Nesprávná délka vložky může ovlivnit bezpečnost a vést k poškození zámku nebo funkčnosti dveří.
